SMS0868段式液晶模块(LCM)
品牌： 未填写
评价： 已有 0 条评价
人气： 已有 148 人关注
更新： 2025-05-20
公司基本资料信息

  • 品牌：未填写

热表液晶显示模块(Heatenergymeter LCD Module)
热表液晶显示模块(LCM)，采用段式液晶显示器(LCD),专用液晶显示驱动器.该系列的模块具有宽工作电压和微功耗等特性,通过简单的指令开关显示,掉电实现控制模块的最小功耗到2微安,接口简单,采用三线式串行接口,直接与MCU单片机接口通讯,本系列的模块适用按居住面积和供暖时间收取暖气费的远程热表系统中显示模块.
产品型号 模块尺寸 视域尺寸 参考用途 显示容量 液晶显示控制器 更新时间
SMS0810B 73.031.5 54.014.5 智能热表 8位 - -
SMS0817 71.040.0 65.020.0 智能热表 8位 - -
SMS0868 71.040.0 65.020.0 智能热表 8位 - -
SMS1407 82.050.0 67.038.0 智能煤气表、智能水表、智能电表、智能热表 14位 - -
SMS0868段式液晶模块(LCM)的概述
SMS0868段式液晶模块(LCM)，采用段式液晶显示器(LCD)，可显示8位数字及24段提示符及4个小数点，宽电压工作范围，微功耗，与MCU单片机采用三线式串口连接，广泛应用于智能热表。
SMS0868段式液晶模块(LCM)的主要技术参数
工作电压 3.0-6.5V
工作电流 12uA(5.0V)
接口方式 三线式串行接口（B型）

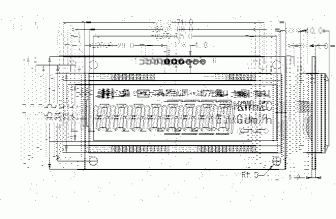

SMS0868段式液晶模块(LCM)的示意图
SMS0868段式液晶模块(LCM)的示意图片
SMS0868段式液晶模块(LCM)的资料下载
接口程序   SMS0868演示程序[MCS51系列,C51语言] [文本文档] [修改日期:2010-03-04] [大小:37,918字节]
  SMS0868演示程序[MCS51系列,ASM51语言] [文本文档] [修改日期:2010-03-04] [大小:51,912字节]
使用说明书   SMS0868.PDF [PDF文档] [修改日期:2010-03-02] [大小:43,916字节]
